总线网关接线顺序有何讲究？正确的接线步骤是什么？

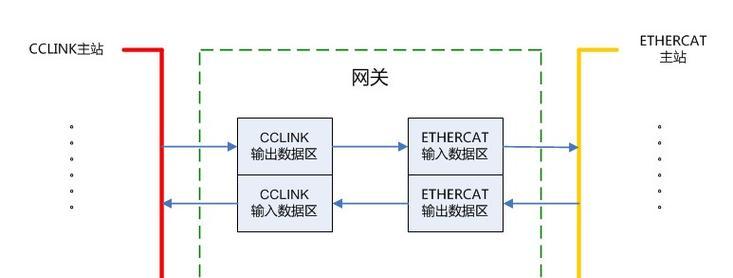

在工业控制系统中，总线网关的作用至关重要，它是连接不同总线协议设备的桥梁，确保了数据交换的顺畅。然而，正确的接线顺序不仅关乎系统的稳定运行，还涉及到安全和效率的问题。本文将深入解析总线网关接线顺序的讲究之处，以及正确的接线步骤，帮助你轻松掌握这一技能。

总线网关接线顺序的重要性

总线网关接线顺序的讲究直接关系到设备间的通讯质量。如果接线顺序不当，可能会导致通讯故障、数据传输错误，甚至可能带来设备损坏的风险。了解正确的接线步骤，严格遵守接线规范是每一个工程师在操作前必须掌握的基本知识。

正确的接线步骤

第一步：准备工作

在开始接线之前，首先需要仔细阅读总线网关和设备的用户手册，确保了解每个端口和信号的功能。准备相应的工具和辅助设备，比如剥线钳、电工刀、螺丝刀等，确保安全操作。

第二步：断电操作

接线前务必断开电源，以避免触电或意外损坏设备。这是任何电气工作中的首要规则，确保设备和人员安全。

第三步：连接电源线

通常情况下，总线网关具有专门的电源输入接口。按照说明书指示，正确连接网关的电源线，并确保连接牢固、无误。

第四步：连接数据线

根据总线类型和通信协议，连接数据线到网关的对应端口。在接线时，要注意信号方向，确保数据线的正负极对应正确。对于工业总线，一般有明确的颜色编码和标识，便于识别和安装。

第五步：检查信号线

完成数据线的连接后，必须对每一条信号线进行检查。确保所有的线缆没有短路、接触不良或者插反的情况。对于有明确接线顺序要求的总线类型，一定要按顺序连接，不可颠倒。

第六步：连接设备端口

将总线网关与各个设备的端口进行对接。根据设备说明书或工程师的经验，正确连接各个设备的输入输出信号。

第七步：开机测试

在完成所有接线工作后，仔细检查一遍，确认无误后，可以开机测试。首先开启设备电源，然后启动网关和上位机软件，观察通讯状态是否正常，信号是否能正确传递。

第八步：问题诊断与调整

如果在测试中发现通讯异常，应立即断开电源，重新检查接线和设备设置。对于特定的错误代码或故障现象，需要根据网关和设备的故障诊断信息进行针对性的调整。

常见问题与实用技巧

问题1：接线错误怎么办？

在接线错误的情况下，首先要断开电源，然后重新核对接线顺序和线路。确认无误后再次尝试。如果问题依旧，建议联系设备供应商的技术支持。

问题2：如何提高接线效率？

提高接线效率的关键在于熟悉设备和标准接线流程。多次练习和经验积累会大大提高工作效率。

技巧：使用标记工具

在接线过程中，使用标记工具（如标签笔或贴纸）记录每个接线的来源和目的，这样有助于后期的检查和维护工作。

结语

总线网关的接线顺序和步骤在确保工业通讯系统稳定性方面发挥着关键作用。通过遵循正确的接线步骤，不仅可以提高工作效率，还能有效预防潜在的风险。希望本文的解析能够帮助工程师们在实际操作中更加得心应手。
