w5500以太网模块怎么接线？接线过程中有哪些注意事项？

W5500以太网模块是一个高度集成的网络控制芯片，广泛应用于各种嵌入式系统和微控制器系统中，其主要功能是实现设备的以太网通信。为了确保W5500模块能够正确接入网络并稳定运行，了解其接线方法和在接线过程中应注意的事项是至关重要的。本文将逐步为您介绍W5500模块接线的详细步骤以及一些重要的注意事项。

接线方法概述

在开始介绍接线细节之前，我们先来了解一下W5500模块的基本接线步骤。基本步骤包括连接物理接口、配置网络参数以及检查连线的正确性。为了深入理解，我们将这些步骤划分为以下几个部分：

物理连接

网络参数设置

连线检查与故障排除

物理连接

1.准备材料：您需要准备好W5500模块、以太网线、网络路由器或交换机等必要的硬件设备。确保这些设备都是功能正常的。

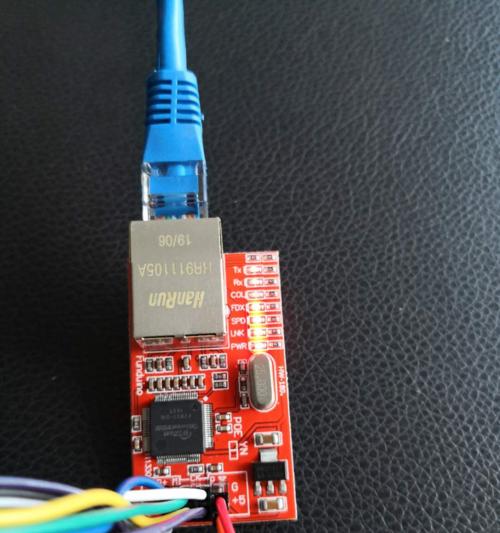

2.连接RJ45接口：将RJ45网络线的一端插入W5500模块的RJ45接口，另一端连接至网络路由器或交换机。确保插接牢固，无松动。

3.供电：W5500模块通常需要3.3V的供电。请按照模块的供电说明连接3.3V电源，同时注意接地点的连接，确保地线连接正确。

4.复位和指示灯：确保模块的复位引脚连接至微控制器的相应I/O引脚，并接通指示灯，便于监测模块状态。

网络参数设置

1.SPI通信设置：在微控制器中，您需要通过SPI接口与W5500模块通信，设置网络参数。确保您已经正确配置了SPI引脚和通信速率。

2.IP地址分配：根据您的网络环境设置静态IP地址或启用DHCP客户端自动获取IP地址。如果使用静态IP，需要确保地址的唯一性和子网掩码的正确设置。

3.MAC地址配置：W5500模块内置有MAC地址，但您也可以设置为自定义MAC地址。注意，MAC地址必须是独一无二的。

4.端口设置：设置网络通信所需的各种端口，包括数据发送和接收端口。

连线检查与故障排除

1.检查连接：完成接线后，首先检查所有的连接点是否牢固，无脱焊或松动现象。

2.指示灯状态：观察W5500模块上的指示灯状态，判断模块是否正常连接到网络。不同颜色的灯可能代表不同的状态，参考模块文档确定各颜色指示灯的含义。

3.诊断工具：使用网络诊断工具或命令（如ping命令）来测试网络连接的稳定性和速率。

4.故障排查：如遇连接问题，首先检查物理连接是否正确，然后确认网络参数是否配置正确，最后检查是否有硬件损坏。

注意事项

在进行W5500模块的接线时，以下是一些必须注意的关键事项：

防静电：由于电子元器件对静电比较敏感，操作时需戴防静电手环或确保在防静电工作台上进行。

供电电压稳定性：供电电压的波动可能损坏模块，确保电源提供稳定的3.3V电压输出。

网线质量：使用质量好的网线，并确保网线长度不超过100米，以减少信号衰减。

接地问题：良好的接地对于以太网通信的稳定性至关重要，确保设备接地正确。

环境温度：W5500模块运行时会产生热量，需注意散热问题，避免高温影响性能和寿命。

结语

综上所述，W5500以太网模块的接线与使用并不复杂，但需要按照正确的步骤和方法进行，并注意操作过程中的各个细节。遵循本文介绍的步骤和注意事项，您将能够顺利地将W5500模块接入网络，并实现可靠的网络通信。
