固定电压开关电源调压方法是什么？

固定电压开关电源调压方法是什么？

在现代电子设备中，电源调压是确保设备稳定运行的关键环节。在本文中，我们将深入探讨固定电压开关电源的调压方法，并提供一系列详尽的步骤指导，以便读者可以轻松掌握这一技能。对于初学者来说，调压可能显得复杂，但通过本文的步骤引导，您将能够对开关电源进行精确的电压调节。

一、了解开关电源的基本原理

开关电源（Switched-modepowersupply，SMPS）是一种将交流电源转换为稳定的直流电压的电源装置。与传统的线性电源相比，开关电源具有更高的效率、更小的体积和重量。其工作原理主要依赖于高频开关技术，通过控制开关元件的导通和截止来调节输出电压。

二、选择合适的调压方法

对于固定电压开关电源，调压通常有以下几种方法：

1.改变反馈电阻网络

2.使用可调稳压器芯片

3.通过外部电路进行调压

4.使用数字控制接口调节

在这里，我们重点介绍前两种方法，因为它们是最为常见且易于实现的方式。

三、通过改变反馈电阻网络进行调压

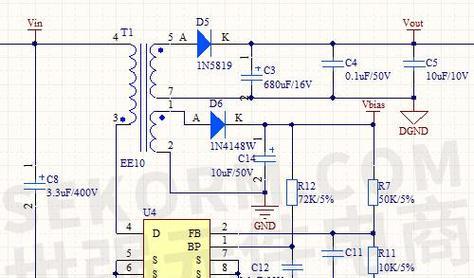

在许多开关电源IC中，反馈网络决定了输出电压的稳定性和准确性。通常，反馈网络包括一个或多个电阻，这些电阻形成了一个分压器。改变这些电阻值，可以调节反馈电压，从而改变输出电压。下面是具体步骤：

1.关闭电源，断开输入电压：为了安全起见，首先确保关闭电源并断开电源线。

2.识别反馈网络：在电路板上找到负责反馈的电阻网络。通常在电源IC的反馈脚附近可以找到。

3.计算电阻值：根据电源IC的规格书，计算出所需的电阻值。假设原始输出电压为12V，如果需要调整到15V，根据反馈网络的分压公式，重新计算电阻的阻值。

4.更换电阻：准备好所需阻值的电阻，然后仔细更换电路板上的相应电阻。

5.测试与验证：重新连接输入电压，并开启电源测试。使用万用表测量输出电压，确保调压后的电压稳定并且符合预期。

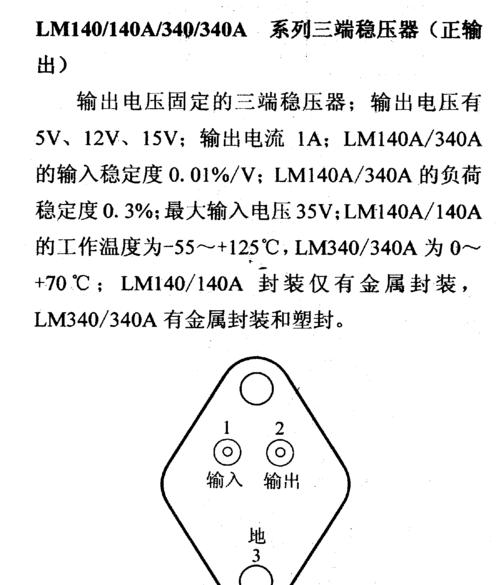

四、使用可调稳压器芯片进行调压

如果您的开关电源设计允许，也可以通过使用可调稳压器芯片来进行电压调节。以下是操作步骤：

1.选择合适的可调稳压器芯片：根据输出电压范围、负载能力和效率要求选择合适的可调稳压器芯片。

2.设计电路：设计包含所选稳压器芯片的电路，并考虑必要的外围元件，比如输入输出电容、反馈电阻等。

3.焊接和组装：在电路板上焊接稳压器芯片及其他外围元件，并确保焊接质量。

4.连接电源和负载：在确保安全的前提下，连接输入电源和测试负载。

5.调节输出电压：通过调节稳压器芯片的反馈引脚上的电位器，或者在反馈回路中串入一个可调电阻，实现对输出电压的精细调整。

6.测试和调试：使用万用表监测输出电压，进行必要的微调，直到达到所需稳定的输出电压值。

五、注意事项和常见问题

在调压过程中，务必注意安全，穿戴适当的防护装备，如绝缘手套和防静电手腕带。

在替换电阻或焊接元件时，应避免过热损坏电路板。

在使用可调稳压器时，应确保外围元件匹配良好，否则可能导致输出电压不稳定或精度不足。

需要注意的是，不当的调压可能会导致电源过载或损坏负载设备，请在调整前仔细阅读相关技术手册。

通过以上步骤，您就能掌握固定电压开关电源的调压方法。这些步骤详细介绍了如何通过改变反馈电阻网络和使用可调稳压器芯片来进行电压调节。随着实践经验的积累，相信您能够更加熟练地进行电源调压工作。

通过以上内容，您已经全面了解了固定电压开关电源的调压方法。无论是通过改变反馈电阻网络，还是采用可调稳压器芯片，都有具体的操作步骤和注意事项。希望这些信息对您在电源管理和电子设备维护方面有所帮助。如果您还有其他问题或需要进一步的指导，请随时向专业人士咨询。
